در طراحی آب شیرین کن صنعتی نمی توان فقط بر اساس ظرفیت مورد نیاز، تعداد ممبران و پمپ را مشخص کرد؛ کیفیت آب ورودی، میزان TDS، سختی، دما و مواد معلق باید ابتدا بررسی شوند. بر اساس نتایج آنالیز آب، ظرفیت تولید، میزان بازیابی، سیستم پیش تصفیه، نوع و تعداد ممبران ها و فشار کاری تعیین می شود.
فهرست مطالب
- نحوه طراحی آب شیرین کن صنعتی
- اجزای اصلی دستگاه آب شیرین کن صنعتی
- مراحل طراحی و اجرای دستگاه آب شیرین کن صنعتی
- ۱. بررسی نیاز پروژه و آنالیز آب
- ۲. تعیین ظرفیت و میزان بازیابی
- ۳. طراحی سیستم پیش تصفیه
- ۴. انتخاب و طراحی بخش اسمز معکوس
- ۵. طراحی تابلو برق و سیستم کنترل
- ۶. ساخت و مونتاژ دستگاه
- ۷. نصب و راه اندازی
- ۸. تست نهایی و تحویل
- انتخاب ظرفیت مناسب آب شیرین کن
- قیمت طراحی و ساخت آب شیرین کن صنعتی
- سخن پایانی
همچنین انتخاب صحیح پمپ و تجهیزات کنترلی روی مصرف انرژی و پایداری عملکرد دستگاه تاثیر مستقیم دارد. به همین دلیل، دستگاه آب شیرین کن صنعتی باید متناسب با کیفیت آب خام و میزان مصرف واقعی طراحی شود. این کار از انتخاب تجهیزات نامتناسب، افت راندمان و افزایش هزینه های نگهداری در آینده جلوگیری می کند.
نحوه طراحی آب شیرین کن صنعتی
طراحی آب شیرین کن صنعتی با بررسی دقیق آنالیز آب ورودی و میزان آب مورد نیاز شروع می شود؛ پارامترهایی مانند TDS، سختی، کدورت، دما و ترکیبات موجود در آب، نوع فرآیند و تجهیزات مورد نیاز را مشخص می کنند. سپس ظرفیت تولید روزانه و درصد بازیابی تعیین شده و بر اساس آن، تعداد و آرایش ممبران های اسمز معکوس، پمپ فشار بالا، پرشر وسل و سیستم پیش تصفیه انتخاب می شود. در ادامه فشار و دبی کاری، مسیر لوله کشی، تجهیزات اندازه گیری و سیستم کنترل دستگاه طراحی می شوند تا آب خروجی به کیفیت مورد نظر برسد. در نهایت نیز دفع آب تغلیظ شده، مصرف انرژی، فضای نصب و شرایط بهره برداری در طراحی لحاظ می شود تا دستگاه با شرایط واقعی پروژه سازگار باشد.

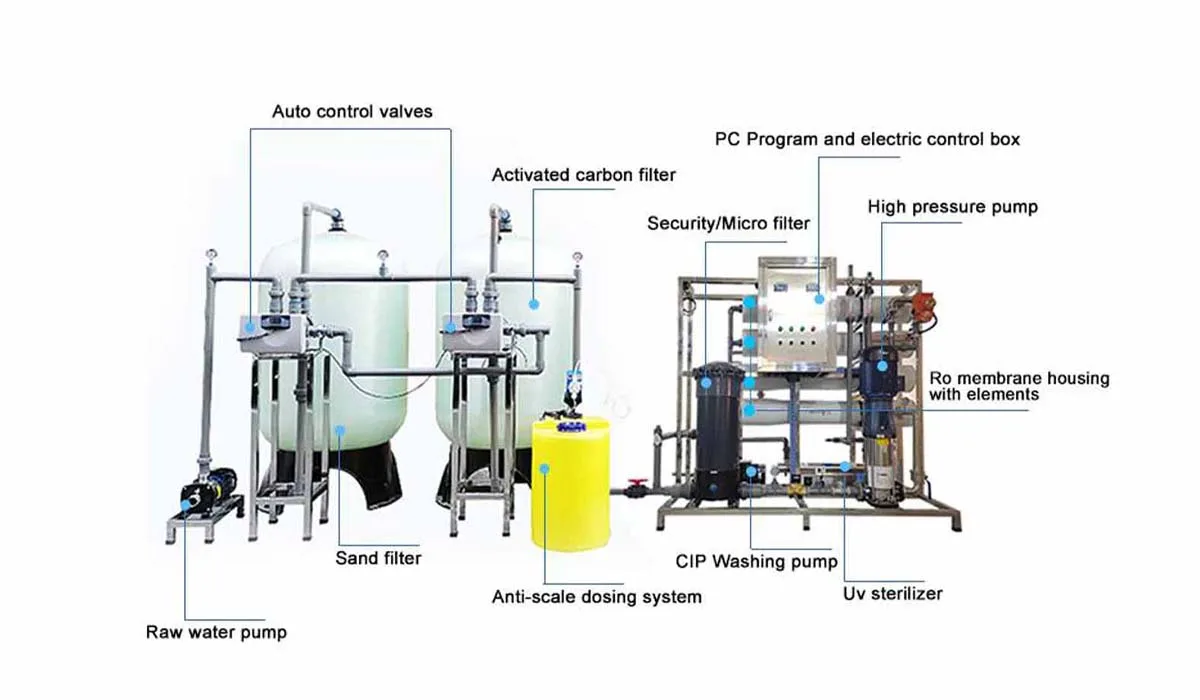

اجزای اصلی دستگاه آب شیرین کن صنعتی
اجزای دستگاه آب شیرین کن صنعتی بر اساس کیفیت آب خام، ظرفیت تولید و کیفیت مورد انتظار آب خروجی انتخاب و به صورت یک سیستم به هم پیوسته کار می کنند. در سیستم های اسمز معکوس صنعتی، پیش تصفیه مناسب و انتخاب صحیح تجهیزات فشار و ممبران، نقش مهمی در عملکرد و طول عمر دستگاه دارند.
جزء دستگاه | توضیحات |
فیلتر شنی | برای کاهش کدورت و حذف ذرات معلق، گل و لای و بخشی از مواد جامد موجود در آب استفاده می شود. |
فیلتر کربنی | برای کاهش کلر آزاد، ترکیبات آلی و برخی مواد ایجاد کننده بو و طعم به کار می رود؛ حذف کلر پیش از ورود آب به ممبران های پلی آمیدی اهمیت دارد. |
فیلتر کارتریج | به عنوان آخرین مرحله پیش تصفیه، ذرات ریز باقی مانده را پیش از ورود به پمپ فشار بالا و ممبران ها جدا می کند. |
پمپ فشار بالا | فشار مورد نیاز برای عبور آب از ممبران اسمز معکوس را تامین می کند و انتخاب آن بر اساس دبی و فشار کاری سیستم انجام می شود. |
ممبران اسمز معکوس (RO) | بخش اصلی نمک زدایی دستگاه است و با استفاده از فشار، آب را از غشای نیمه تراوا عبور داده و بخش زیادی از نمک ها و مواد محلول را از آب جدا می کند. |
پرشر وسل | محفظه ای تحت فشار برای قرارگیری یک یا چند ممبران RO است و آب تحت فشار از داخل آن عبور می کند. |
سیستم کنترل و تابلو برق | وظیفه کنترل و پایش عملکرد تجهیزات، راه اندازی و توقف پمپ ها و مدیریت بخش های مختلف دستگاه را بر عهده دارد. |
فلومتر و فشارسنج | برای مشاهده و کنترل دبی آب و فشار در نقاط مختلف سیستم استفاده می شوند و به اپراتور در بررسی عملکرد دستگاه کمک می کنند. |
لوله کشی و شیرآلات | مسیر انتقال آب بین مراحل مختلف تصفیه را ایجاد می کنند و برای کنترل جریان، ایزوله کردن تجهیزات و انجام عملیات سرویس مورد استفاده قرار می گیرند. |
مخزن آب خام و آب تصفیه شده | برای ذخیره آب ورودی و آب تولید شده استفاده می شوند و ظرفیت آنها متناسب با شرایط مصرف و طراحی سیستم تعیین می شود. |
مراحل طراحی و اجرای دستگاه آب شیرین کن صنعتی
طراحی و اجرای آب شیرین کن صنعتی باید بر اساس شرایط واقعی پروژه انجام شود تا تجهیزات با ظرفیت و کیفیت آب مورد نیاز هماهنگ باشند. این فرآیند از بررسی آب ورودی شروع شده و پس از طراحی، ساخت و نصب تجهیزات، با راه اندازی و تست عملکرد دستگاه تکمیل می شود.
۱. بررسی نیاز پروژه و آنالیز آب
در ابتدا میزان آب مورد نیاز، ساعات کار دستگاه و کیفیت مورد انتظار آب خروجی مشخص می شود. سپس آنالیز آب خام از نظر پارامترهایی مانند TDS، سختی، کدورت، کلر، آهن و سایر ترکیبات بررسی می شود تا فرآیند تصفیه و تجهیزات مناسب انتخاب شوند.
۲. تعیین ظرفیت و میزان بازیابی
بر اساس مصرف روزانه، دبی مورد نیاز و شرایط بهره برداری، ظرفیت تولید دستگاه تعیین می شود. همچنین میزان بازیابی سیستم مشخص می شود تا مقدار آب تولیدی، آب ورودی و جریان پساب یا آب تغلیظ شده قابل محاسبه باشد.
۳. طراحی سیستم پیش تصفیه
در این مرحله تجهیزات مورد نیاز برای محافظت از ممبران ها انتخاب می شوند. فیلتر شنی، کربنی، کارتریج یا تجهیزات دیگری مانند سختی گیر و سیستم تزریق مواد شیمیایی، در صورت نیاز و بر اساس نتایج آنالیز آب در نظر گرفته می شوند.

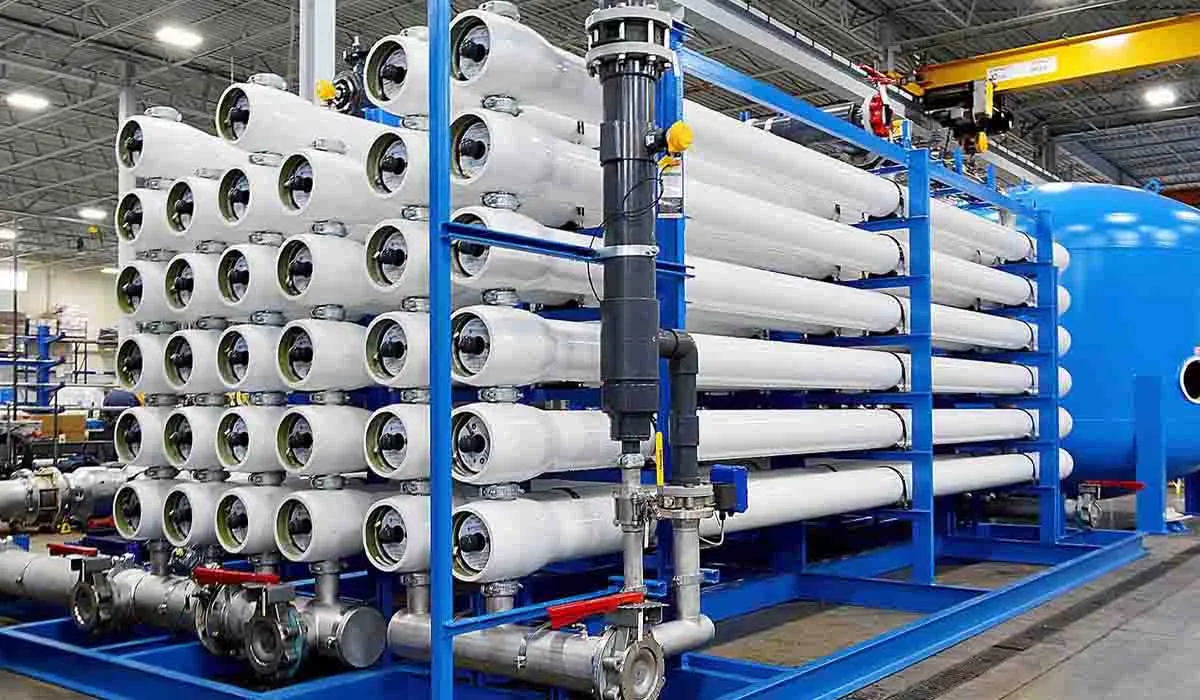

۴. انتخاب و طراحی بخش اسمز معکوس
تعداد و آرایش ممبران ها، پرشر وسل، پمپ فشار بالا و تجهیزات مرتبط بر اساس کیفیت آب، ظرفیت تولید و فشار مورد نیاز محاسبه می شود. هزینه این تجهیزات به عواملی مانند ظرفیت دستگاه، تعداد ممبران ها، نوع پمپ و تجهیزات کنترلی وابسته است؛
به همین دلیل بررسی قیمت دستگاه تصفیه آب صنعتی ro باید بعد از مشخص شدن مشخصات فنی و شرایط پروژه انجام شود. هدف این است که سیستم بتواند آب را با کیفیت مورد نظر تصفیه کند و فشار و دبی کاری آن در محدوده مناسب قرار داشته باشد.
۵. طراحی تابلو برق و سیستم کنترل
تجهیزات کنترلی و حفاظتی متناسب با ساختار دستگاه طراحی می شوند. کنترل پمپ ها، پایش فشار و دبی و استفاده از تجهیزات اندازه گیری مناسب، امکان بهره برداری و بررسی عملکرد سیستم را برای اپراتور فراهم می کند.

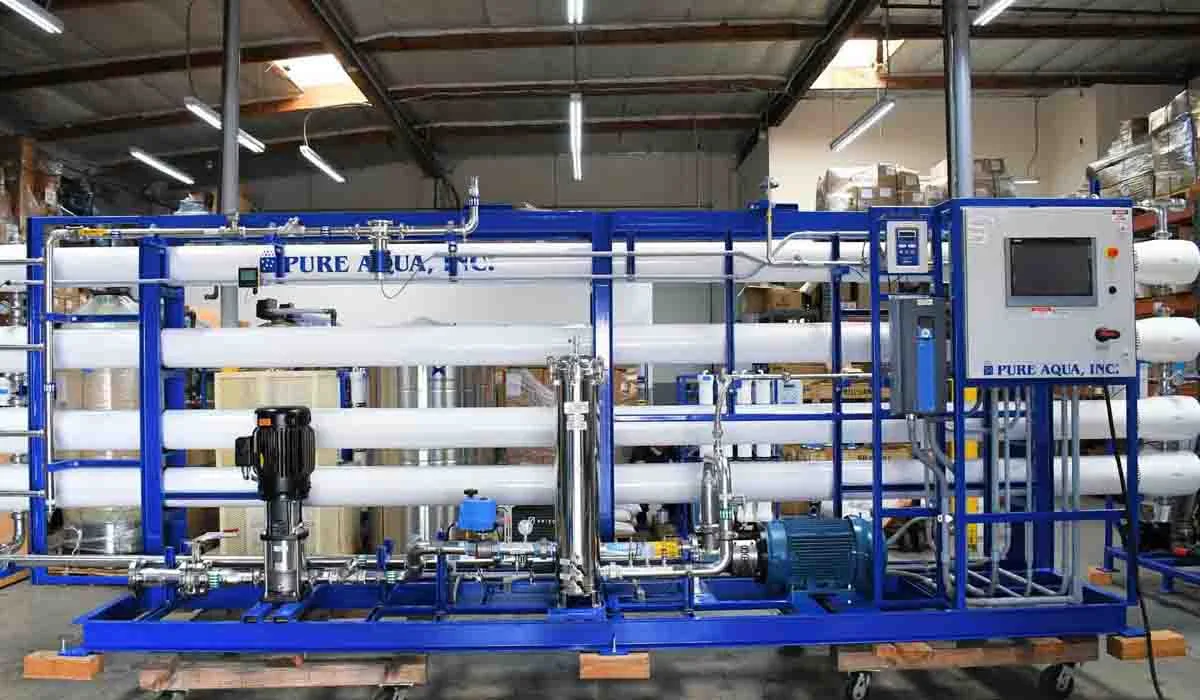

۶. ساخت و مونتاژ دستگاه
پس از نهایی شدن طراحی، تجهیزات انتخاب شده تهیه و بخش های مختلف دستگاه مونتاژ می شوند. شاسی، مخازن، فیلترها، پمپ ها، پرشر وسل، ممبران ها، لوله کشی، شیرآلات و تجهیزات کنترلی مطابق نقشه طراحی در کنار یکدیگر قرار می گیرند.

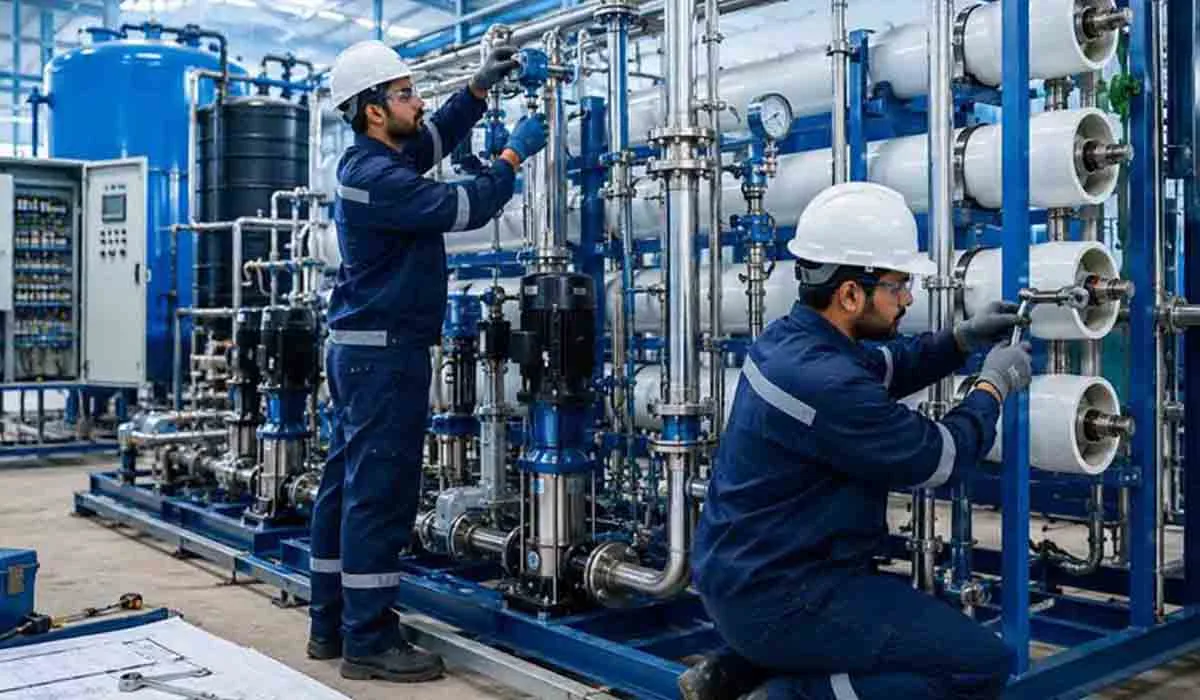

۷. نصب و راه اندازی
دستگاه در محل پروژه نصب و اتصالات آب، برق و مسیرهای ورودی و خروجی بررسی می شوند. سپس سیستم به صورت مرحله ای راه اندازی شده و فشار، دبی، عملکرد پمپ ها، کیفیت آب تولیدی و وضعیت ممبران ها مورد بررسی قرار می گیرد.
۸. تست نهایی و تحویل
در پایان، عملکرد دستگاه در شرایط کاری واقعی ارزیابی می شود و پارامترهای مهم مانند دبی تولید و کیفیت آب خروجی بررسی می شوند. پس از اطمینان از عملکرد صحیح تجهیزات، دستگاه برای بهره برداری به کارفرما تحویل داده می شود.
انتخاب ظرفیت مناسب آب شیرین کن
ظرفیت آب شیرین کن باید بر اساس مقدار واقعی آب مورد نیاز در شبانه روز تعیین شود و تنها تکیه بر ظرفیت اسمی دستگاه کافی نیست. برای انتخاب ظرفیت مناسب، ابتدا میزان مصرف و شرایط بهره برداری بررسی می شود و سپس ظرفیت تولید، تعداد ممبران ها و سایر تجهیزات متناسب با پروژه مشخص می شوند.
مهم ترین مواردی که در تعیین ظرفیت باید بررسی شوند:
- میزان مصرف روزانه: حجم آبی که مجموعه در طول شبانه روز به آن نیاز دارد، مبنای اصلی تعیین ظرفیت دستگاه است.
- ساعات کاری دستگاه: اگر دستگاه قرار است فقط چند ساعت در روز فعالیت کند، ظرفیت تولید ساعتی باید متناسب با زمان کار انتخاب شود.
- مصرف در ساعات اوج: در صورت متغیر بودن مصرف، نیاز آبی در زمان های پرمصرف نیز باید در محاسبات لحاظ شود.
- دبی و کیفیت آب ورودی: مقدار آب ورودی و پارامترهای آنالیز مانند TDS و سختی، روی طراحی بخش RO و ظرفیت قابل دستیابی تاثیر دارند.
- درصد بازیابی سیستم: نسبت آب تولیدی به آب ورودی باید در طراحی مشخص شود تا مقدار آب مورد نیاز و جریان آب تغلیظ شده قابل محاسبه باشد.
بنابراین ظرفیت نهایی زمانی به درستی تعیین می شود که نیاز آبی پروژه و آنالیز آب خام همزمان بررسی شوند؛ انتخاب دستگاه بزرگ تر یا کوچک تر از نیاز واقعی می تواند بر هزینه اولیه و بهره برداری تاثیر بگذارد.
قیمت طراحی و ساخت آب شیرین کن صنعتی
قیمت طراحی آب شیرین کن صنعتی یک عدد ثابت ندارد و بر اساس مشخصات فنی هر پروژه تعیین می شود. ظرفیت تولید، کیفیت و میزان شوری آب ورودی، نوع و تعداد ممبران ها، تجهیزات پیش تصفیه، پمپ فشار بالا، جنس شاسی و لوله کشی، میزان اتوماسیون و تجهیزات کنترلی از عوامل اصلی موثر بر هزینه هستند. علاوه بر هزینه ساخت، مواردی مانند نصب، راه اندازی و تجهیزات جانبی مورد نیاز پروژه نیز باید در برآورد نهایی لحاظ شوند. به همین دلیل برای اعلام قیمت دقیق، ابتدا باید آنالیز آب و میزان آب مورد نیاز مشخص شود و سپس تجهیزات متناسب با شرایط پروژه انتخاب و قیمت گذاری شوند. نکات مهم در خرید دستگاه تصفیه آب صنعتی را ذکر بفرمایید.
سخن پایانی
انتخاب تجهیزات آب شیرین کن بدون توجه به کیفیت آب ورودی و میزان مصرف، می تواند باعث افزایش هزینه های بهره برداری و کاهش راندمان دستگاه شود. طراحی آب شیرین کن صنعتی باید بر اساس آنالیز آب، ظرفیت مورد نیاز و کیفیت آب خروجی مورد انتظار انجام شود تا هر بخش متناسب با شرایط پروژه انتخاب شود. همچنین پیش تصفیه مناسب و انتخاب صحیح ممبران و پمپ، نقش مهمی در عملکرد و طول عمر سیستم دارند. بنابراین پیش از سفارش دستگاه، مشخصات فنی پروژه را به صورت دقیق بررسی کنید تا سیستم متناسب با نیاز واقعی شما طراحی و اجرا شود.
